7寸智能触控终端不带外框
资料下载
7寸智能触控终端不带外框该款产品为不带边框款，R818芯片，系统可选Android/Linux/Debian/Ubuntu
产品图：

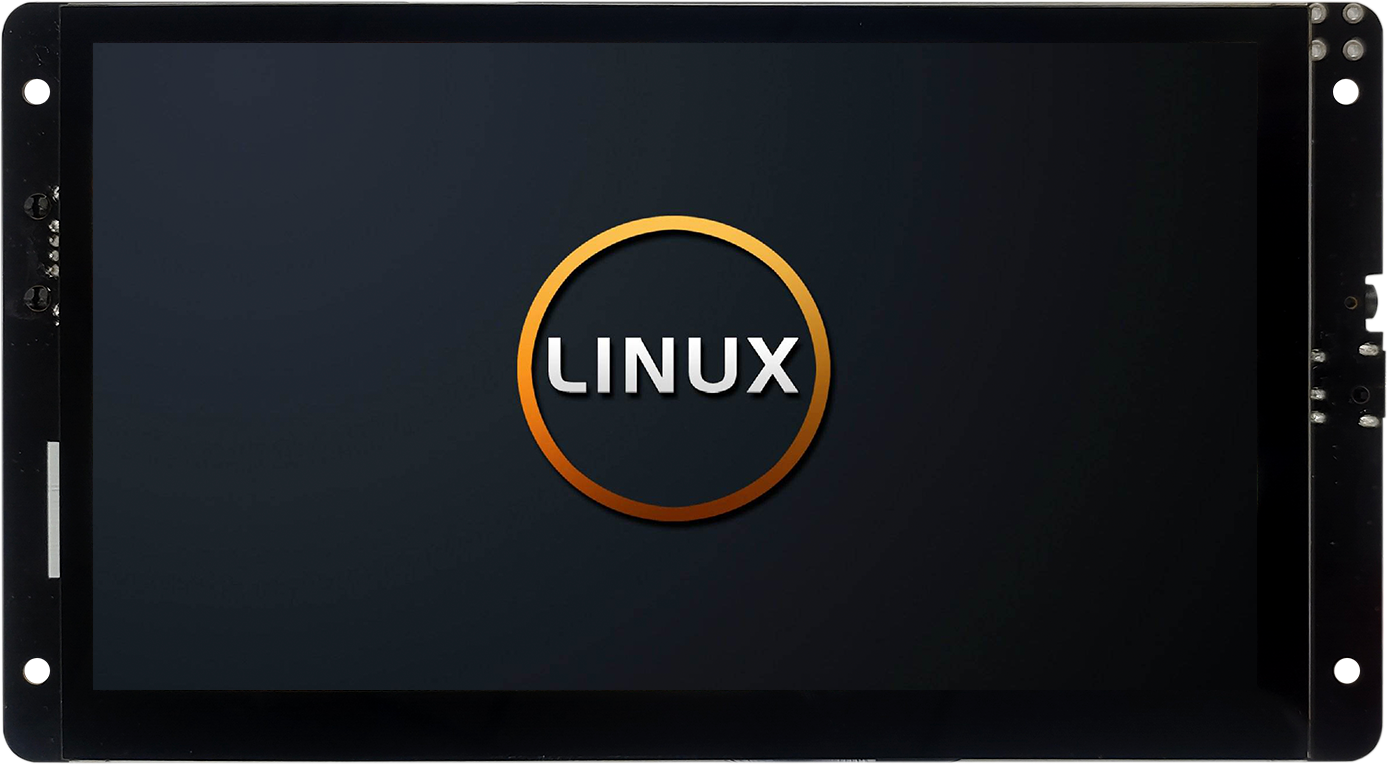

正面

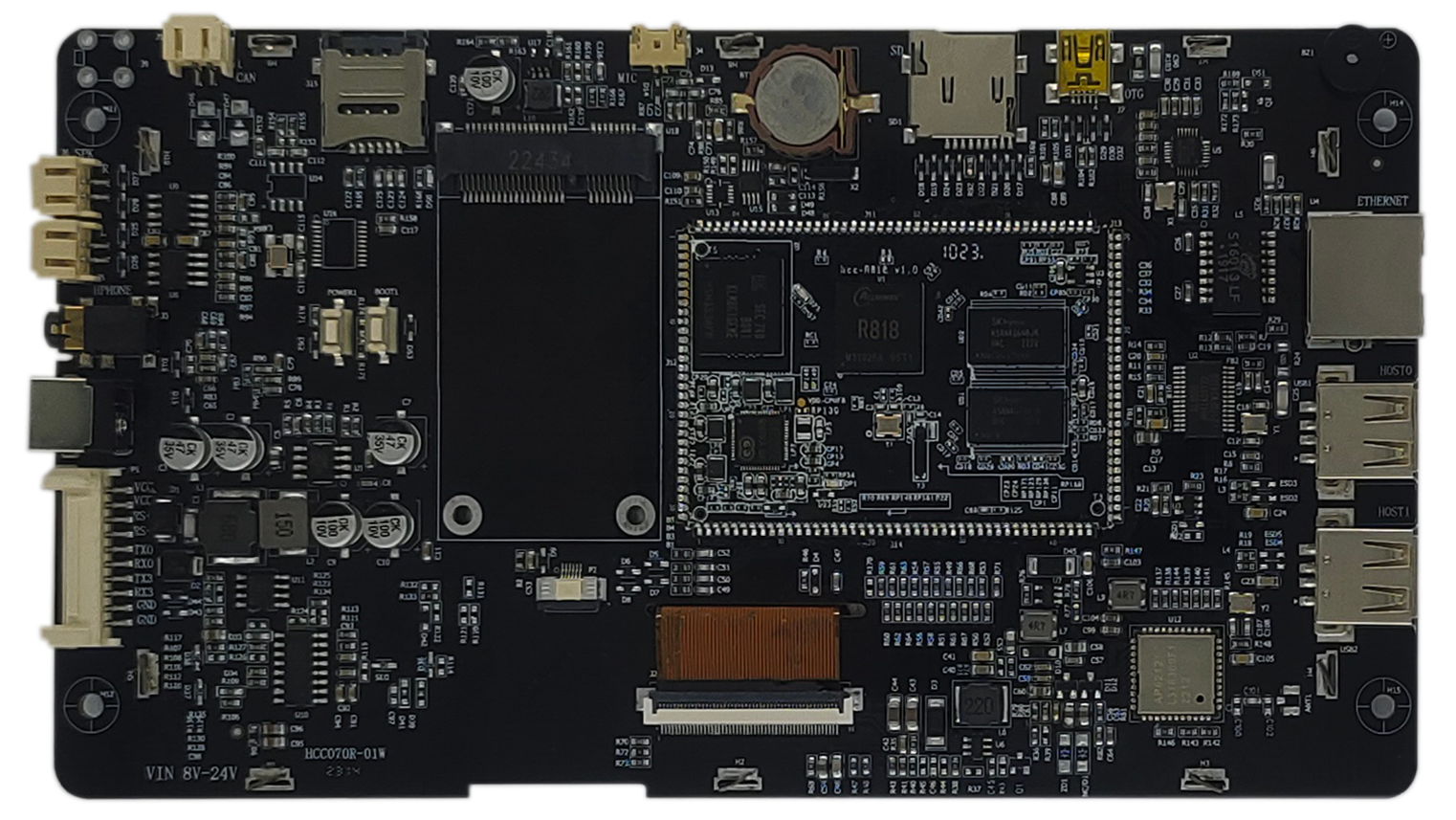

背面
产品优势：
- 支持WIFI/4G/以太网等多种联网方式，可实现数据远程传输、升级及更新
- 支持多路RS232，RS485、CAN等不同串口通讯，实现与外部设备交换通讯
- 支持1080P语言通话，200万双摄
- 支持语音播放、视频播放
- 工业级电容触摸方案，抗干挠更强，广泛应用于各种复杂工业场景
- 工业嵌入式安装设计，适用多种行业
- 通过CE/ROHS等检测认证，产品稳定可靠
产品参数：
屏及尺寸参数
数据
说明
屏幕尺寸类型
7寸
屏幕比例 16：9
分辨率
1024*600像素
26万真彩显示
颜色
26万色
-
显示尺寸（A.A.）
154.2 (宽)*85.9(高) mm
-
整机尺寸
190.5 (宽)*105.2(高)*24(厚)mm
触摸屏至最高RJ45网口总高度
背光亮度
300 nit
亮度可以调整
视角(CR>10)
全视角
面板类型：IPS
背光寿命 (小时)
30000Hrs
LED背光
主板核芯参数
数据
说明
CPU处理器
R818
4核A53 1.6GHz
操作系统
Android | Linux | Ubuntu | Debian
版本根据客户需求匹配
运行内存
1GB （最大可选配2G）
2*512MB, DDR4
EMMC
8GB
EMMC5.1
触摸形式
5 点电容式和单点可选
-
TP表面硬度
7
莫氏硬度
TP透光率
> 85
-
工作电压电流
12V（典型值）700mA
最小8V，最大24V，推荐12V 1A以上直流稳压电源
电源接口
DC044A；
接口参数
数据
说明
默认第一路串口：RS485
串口2，端口号：ttyS2
默认第一路串口：RS232
串口0，端口号：ttyS0
默认第二路串口RS232
串口3，端口号：ttyS3
最大波特率115200
USB
2路HOST，1路OTG
如果接USB摄像头可支持200万像素
音频
1 路单声道 MIC/双声道 HPO(3.5mm耳机），两路单声道 SPK（4Rx3W）
TF卡
1路
最大64G
以太网
1路
10/100M自适应网络接口
WIFI
1路
IEEE 802.11Bb/g/n, 2.4G； *选配*
蓝牙
1路
V4.0
4G模块
全网通
*选配*
CAN
1 路，CANH, CANL
*选配*
环境参数：
类型
项目
规格参数
工作温试参数
存储温度
-30 ~ 80℃
工作温度
-20 ~ 70°C
相对湿度
10~90% RH
可靠性参数
EMC
Class B，EN55032
ESD
3级
硬件图解：
